1    前言

礦震是由于采礦活動而誘發的礦井巖體突然失穩破壞的動力現象 ,是影響礦井安全生產的重大自然災害之一。 煤礦微震監測定位系統根據礦山地震前微震的信號特征、發生規律進行設計與架設 ,提供微震發生的時間、地點與震級等基本參數 ,從而對大震與環境異常做出及時報警 。 而要想利用該系統對微震進行精確定時、定位需要一個時間基準 ,否則 ,礦震預測和定位就無從談起。 昕辰NTS時間服務器采用GPS、北斗等多種衛星信號，獲取高精度時間信息，系統具有授時精度高、信號覆蓋范圍廣的特點 ,能夠較好地解決時間同步和高精度授時問題。

2    實施必要性

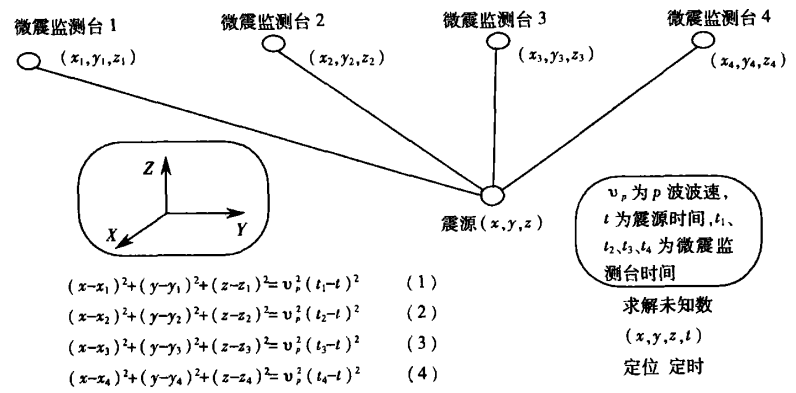

煤礦微震監測定位原理是 :震源發出的礦震波向四處傳播 ,四個微震監測臺接收到礦震波后 ,經過計算求出震源的三維位置和時間信息 。

煤礦微震監測定位系統利用四個臺站的數據采集器把信號傳感器檢測到的模擬信號就地轉換為數字信號 ,迭加時鐘編碼后通過四個信號通道傳送給中心處理單元。 四個臺站通過計算機局域網相互連接 ,采用遠程分布式方式進行狀態控制與數據傳輸 ,測出礦震波 (p波 )到達時間 ,通過方程組同時求解得到位置信息和時間信息 。

通常煤礦最關心的就是礦震波到達的絕對時間及其測量的精度 ,以便進行震相分析和確定震源的位置 ,在煤礦微震監測定位系統中 ,信號的準確采集和可靠傳輸是整個系統成功的前提和基礎 ,由于在該系統中具有四個信號采集點 ,同步問題顯得尤為突出 ,如何保證各點的傳送信號時間戳的誤差不超過一定范圍是一個難題。

昕辰NTS授時服務器，采用了GPS/北斗/CDMA等多種信號形式來解決該問題，采用GPS/北斗/CDMA時間作為時間輸入基準，通過NTP協議向四個微震監測臺傳遞標準時間信息，從而使得四個檢測臺采用同一時間源進行校時，保證時間高精度及統一性，很好的解決了這一問題。

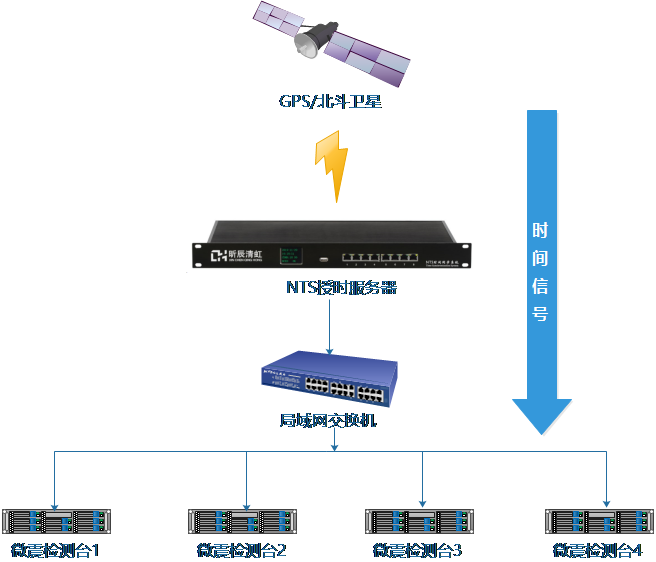

3    網絡示意圖

4    用戶收益

1)     NTS授時服務器授時精度小于1-10ms，使得煤礦微震監測定位系統的定時誤差不大于10ms，定位誤差不大于30m，達到礦震定時定位精度要求，可以及時對打針與環境異常做出警報，起到預警作用。

2)     將企業其他服務器及應用系統接入NTS授時服務器后，達到了全網時間統一管理的目的，各節點服務器、應用系統時間統一，在一定程度上降低了用戶運維成本。
