【案例】某光伏電站采用我公司時鐘同步系統
背景介紹
內蒙古某用戶新建30MW光伏電站，根據《GB∕T 37546-2019 無人值守變電站監控系統技術規范》中對時間同步的規定，要求對站控層設備、間隔層設備、過程層設備、網絡通信設備及信息安全防護設備實現時間統一。同時要求計算機類設備采用簡單網絡時間協議(SNTP)對時方式；測控裝置、合并單元、智能終端等裝置優先采用IRIG-B對時方式。
◆統一站控層監控主機、數據通信網管、綜合應用服務器、操作員站、工程師工作站及數據服務器等設備系統時間。
◆統一間隔層及過程層測控裝置及智能終端等設備時間。
◆統一交換機和防火墻等網絡通信和安全防護設備時間。
◆統一站內環境檢測系統、太陽能監控系統、太陽能跟蹤系統等運維監控系統時間

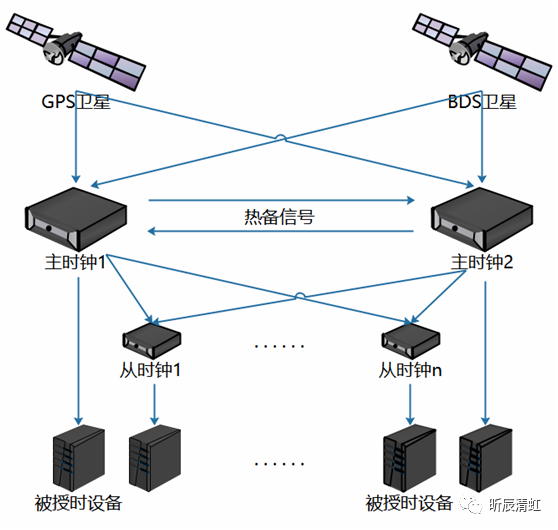

◆根據《GB∕T33591-2017智能變電站時間同步系統及設備技術規范》要求，我公司提供的時鐘同步系統解決方案采用“兩主多從”時鐘系統，主時鐘支持北斗&GPS雙時間源，從時鐘接收主時鐘時間同步信號，并配備恒溫晶振守時模塊，當主時鐘無法獲取衛星信號時，從時鐘以內部高精度恒溫晶振守時系統向外輸出時間同步信號，提供高可靠性、高安全性、高可用性的授時服務。
◆本方案可實現對時間同步系統的監控功能，實時監測主、從時鐘運行狀態，包括衛星狀態、服務運行狀態、守時模塊運行狀態等；可記錄客戶端同步狀態、可設置告警信息，服務器運行狀態異常時及時告警，有效實現對客戶端的統一可靠管理。
